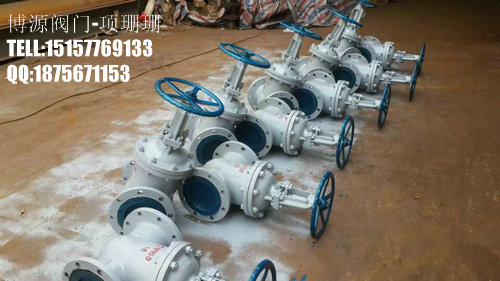

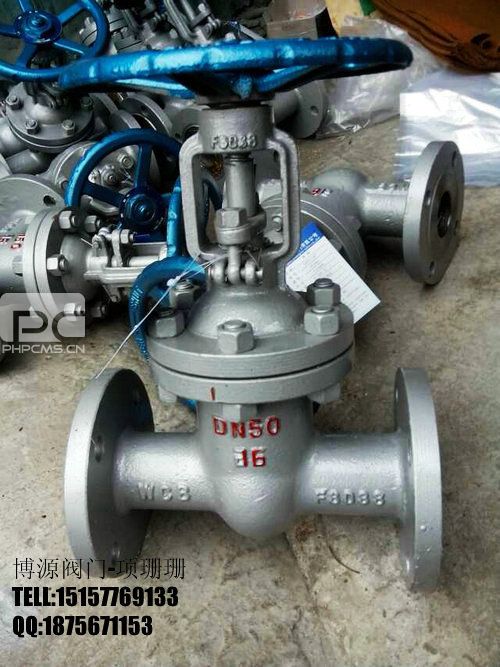

Z41H-16C铸钢闸阀
产品详情
Z41IH-16C铸钢闸阀是温州博源阀门有限公司专业生产，铸钢阀门系列：铸钢闸阀，铸钢止回阀，铸钢球阀，铸钢截止阀，Y型过滤器等等。
铸钢闸阀按压力分：PN10,PN16，PN25，PN40，PN64，PN100，PN160，PN320。
Z41IH-16C铸钢闸阀是最常用的闸阀压力系列，常见口径有：DN15，DN20，DN25，DN32，DN40，DN50，DN5，DN80，DN100，DN125，DN150，DN200，DN250，DN300，DN350，DN400，DN450，DN500，DN600，DN700，DN800，DN900，DN1000.DN1200。
Z41H-16C铸钢闸阀标准：
更多铸钢闸阀产品：
上一产品：Z41H-40C铸钢闸阀
下一产品：Z41H-25C铸钢闸阀
铸钢闸阀按压力分：PN10,PN16，PN25，PN40，PN64，PN100，PN160，PN320。
Z41IH-16C铸钢闸阀是最常用的闸阀压力系列，常见口径有：DN15，DN20，DN25，DN32，DN40，DN50，DN5，DN80，DN100，DN125，DN150，DN200，DN250，DN300，DN350，DN400，DN450，DN500，DN600，DN700，DN800，DN900，DN1000.DN1200。
Z41H-16C铸钢闸阀标准：
|
国标公称压力(MPa) |
美标磅级(Class)
|
日标JIS(K级)
|
||||||||||
|
阀门公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
400
|
600
|
900
|
10K
|
20K
|
|
阀体强度试验压力（Mpa）
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
3.1
|
7.8
|
|
高压水密封试验（Mpa）
|
1.8
|
2.8
|
4.0
|
7.0
|
11.0
|
2.1
|
5.6
|
7.5
|
11.2
|
16.8
|
2.1
|
5.6
|
|
低压气密封试验（Mpa）
|
全按0.5Mpa~0.7Mpa气体介质压力来试验检漏。
|
|||||||||||
| 型号： | Z41H-16C | ||
| 连接形式： | 法兰 | 主体材料： | 铸钢 |
| 公称通径： | DN50 DN100 DN200D N300 DN350 DN400 DN500 DN2200（mm） |
适用介质： | 油品 |
| 材质： | 铸钢 | 密封形式： | 硬密封型 |
| 标准： | 国标 | 外形： | 大型 |
| 流动方向： | 单向 | 驱动方式： | 手动 |
| 零部件及配件： | 手轮 | 用途： | 截止 |
| 压力环境： | 常压 | 工作温度： | 常温 |
| 类型(通道位置)： | 直通式 | ||
