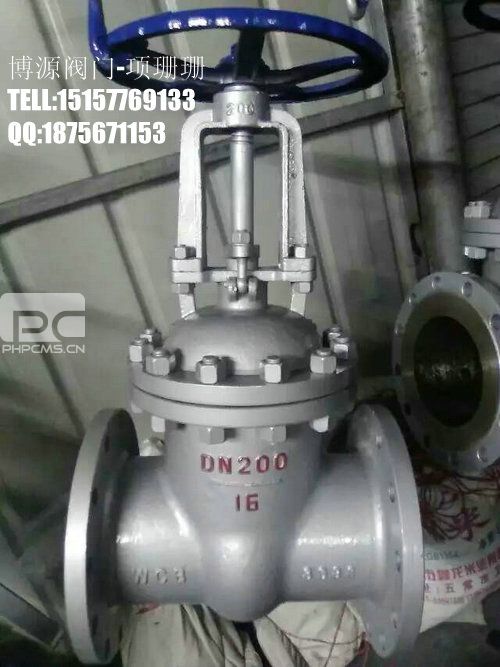

铸钢闸阀DN100
铸钢闸阀DN100的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
铸钢闸阀按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀(耐高温的铬钼钢属这个类别)、低温钢闸阀等。
各类铸钢闸阀下又有各种具体钢种牌号常用如下:
1、碳钢闸阀铸件牌号有:WCA、WCB、WCC、LCB等;适用温度-46度~425度。
2、不锈钢闸阀铸件牌号:301不锈钢、CF8不锈钢(对应锻件304不锈钢)、CF8M不锈钢(对应锻件316不锈钢)等;适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢,其中高温合金钢就是常说的铬钼钢。
铬钼钢闸阀的铸件牌号:ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
国标公称压力(MPa) |
美标磅级(Class)
|
日标JIS(K级)
|
||||||||||
阀门公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
400
|
600
|
900
|
10K
|
20K
|
阀体强度试验压力(Mpa)
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
3.1
|
7.8
|
高压水密封试验(Mpa)
|
1.8
|
2.8
|
4.0
|
7.0
|
11.0
|
2.1
|
5.6
|
7.5
|
11.2
|
16.8
|
2.1
|
5.6
|
低压气密封试验(Mpa)
|
全按0.5Mpa~0.7Mpa气体介质压力来试验检漏。
|
试验执行标准:GB/T 13927-2008名称通用阀门压力试验
设计标准:GB/T12234-2007 名称:石油天然气工业用螺柱连接阀盖的钢制闸阀
法兰连接:JB/T 79-94 机械部法兰标准、GB/T 9113-2000 国家推荐法兰标准、HG/T 20592-2009化工部法兰
结构长度:GB12221-2005 名称:金属阀门的结构长度
公称通径:DN15~DN1200mm
公称压力:PN10~PN320、1.0Mpa~32.0Mpa
