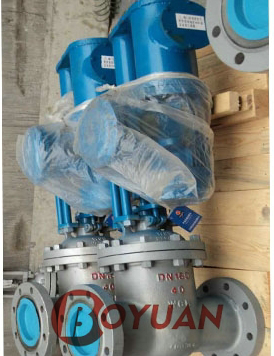

Z741H液动闸阀
产品详情
Z741H液动铸钢闸阀是以一定压力的空气、水或油为动力源,利用液压缸和活塞的运动来驱动阀门的，一般气动的空气压力小于0.8MPa,液动的水压或油压为2.5MPa~25MPa。液动装置的驱动力大，适用于驱动大口径阀门。如用于驱动旋塞阀、球阀和蝶阀时，必须将活塞的往复运动转换面回转运动。
液动闸阀特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
液动闸阀主要性能规范：
液动闸阀适用范围：
液动闸阀主要零件材料：
| 公称压力PN(MPa) | 壳体 | 试验压力 (MPa) | 上密封 | |
| 密封 (液) | 密封 (气) | |||
| 1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
| 2.5 | 3.75 | 2.75 | 0.6 | 2.75 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 17.60 | 0.6 | 17.60 |
液动闸阀适用范围：
| 壳体材料 | 适用介质 | 适用温度℃ |
| 碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
| 铬镍钛钢(P型) | 硝酸类 | ≤200 |
| 铬镍钼钛钢(R型) | 醋酸类 | ≤200 |
| 铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
液动闸阀主要零件材料：
| 阀体、阀盖 | 闸板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
| 碳素钢 | 优质碳钢 +硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
| 铬镍钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 漫聚四氟乙 | 可锻铸铁 |
| 铬镍钼钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 烯石棉盘根 | 可锻铸铁 |
| 铬钼钢 | 合金钢 +硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石墨 | 可锻铸铁 |
以上内容是由温州博源阀门提供，更多阀门技术，欢迎来电咨询：15325778797 ，QQ：106111014 欲在线了解更多阀门知识，请点击：http://www.xyzhf.com.
