气动铸钢截止阀J641H

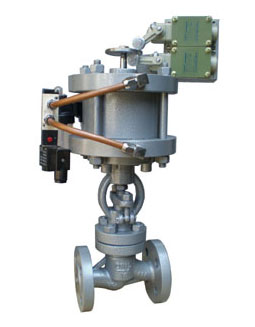

气动铸钢截止阀J641H
产品名称:气动铸钢截止阀J641H
产品分类:不锈钢截止阀
产品型号:J641H
产品简介:

气动截止阀J641H厂家,温州向一阀门有限公司,具有多年专业生产气动截止阀技术,可根据您的要求定制气动单作用截止阀,气动双作用截止阀,气动防爆截止阀等等。

产品详情
气动铸钢截止阀厂家,温州博源阀门有限公司,具有多年专业生产气动截止阀技术,可根据您的要求定制气动单作用截止阀气动双作用截止阀气动防爆截止阀等等。


双作用气动截止阀,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长截止阀使用寿命

气动截止阀应用规范:

设计与制造

GB/T12235

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材 料

碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66

标 志

GB/T12220

供 货

JB/T7928

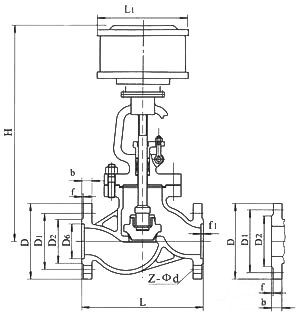

气动截止阀结构原理图:

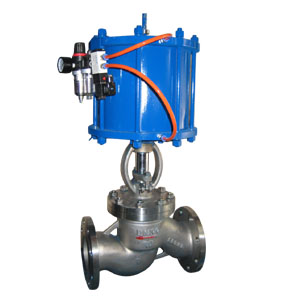

气动截止阀结构图气动截止阀



气动截止阀结构特点:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,上密封使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

气动截止阀主要零件材料及主要用途:

阀体

阀盖

阀瓣

密封圈

阀杆

填料

适用介质

适用温度
(≤ ℃ )

WCB

WCB+D507MO

D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCrl8Ni9Ti

0Crl8Ni9Ti
Stellite12

Stellite6

lCrl8Ni9Ti

PTFE

硝酸类

200

ZGlCrl8Ni2Mo2Ti

CF8M
Stellite12

lCrl8Ni2Mo2Ti

lCrl8Ni2Mo2Ti

PTFE

磷酸类、
碱类、混酸

200

ZG00Crl7Nil4M02

CF3M
Stellite12

Stel1ite6

316L

PTFE

磷酸类、
尿素、甲铵液

200

ZGlCr5MO

ZGlCr5MO
Stellite12

Stel1ite6

25Cr2Mo1VA

柔性石墨

水、油品、蒸汽

550

气动截止阀主要外形尺寸、连接尺寸及质量:

公称压力
PN(MPa)

公称通径
DN(mm)

标准值

参考值

L

D

D1

n2

D6

b

f

f1

Z-φd

L1

H

1.6

50

230

160

125

100



16

3



4-φ18

185

645

65

290

180

145

120



18

3



4-φ18

232

690

80

310

195

160

135



20

3



8-φ18

232

715

100

350

215

180

155



20

3



8-φ18

232

770

125

400

254

210

185



22

3



8-φ18

283

780

150

480

280

240

210



24

3



8-φ23

283

810

200

600

335

295

265



26

3



12-φ23

283

967

250

622

405

355

320



30

3



12-φ25

283

1143

300

698

460

410

375



30

4



12-φ25

283

1292

2.5

50

230

160

125

100



20

3



4-φ18

185

645

65

290

180

145

120



22

3



8-φ18

232

690

80

310

195

160

135



22

3



8-φ18

232

715

100

350

230

190

160



24

3



8-φ23

232

770

125

400

270

220

188



28

3



8-φ25

283

780

150

480

300

250

218



30

3



8-φ25

283

810

200

600

360

310

278



34

3



12-φ25

283

967

250

622

425

370

332



36

3



12-φ30

283

1143

300

698

485

430

390



40

4



16-φ30

283

1292

4 .0

50

230

160

125

100

88

20

3

4

4-φ18

185

645

65

290

180

145

120

110

22

3

4

8-φ18

232

690

80

310

195

160

135

121

22

3

4

8-φ18

232

715

100

350

230

190

160

150

24

3

4 . 5

8-φ23

232

770

125

400

270

220

188

176

28

3

4 . 5

8-φ25

283

782

150

480

300

250

218

204

30

3

4 . 5

8-φ25

283

875

200

600

375

320

282

260

38

3

4 . 5

12-φ30

283

1160
