柱塞截止阀UJ41H/S

柱塞截止阀UJ41H/S
产品名称:柱塞截止阀UJ41H/S
产品分类:不锈钢截止阀
产品型号:UJ41S UJ41H
产品简介:

栓塞式截止阀是常规截止阀的变型,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。

产品详情
柱塞式截止阀是常规截止阀的变型,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。

 柱塞式截止阀的运用范围:

●阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

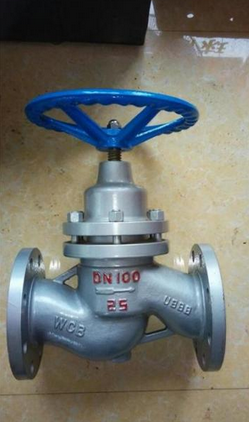

柱塞截止阀
柱塞式截止阀结构尺寸:

1.6-MPa               UJ41H-16C                UJ41W-16CP/R
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
主要外形尺寸
及连接尺寸
(mm)
L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987  987
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 640 705
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650
D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485 545 608
b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36 40 44
Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ18 8-φ23 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ34
H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395 1480 1600
重量 kg 3.6 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752 1200 1400

2.5-MPa                    UJ41H-25C                   UJ41W-25CP/R
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
主要外形尺寸
及连接
尺寸
(mm)
L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987  987
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610 660 730
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 600 600
D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405 555 610
b 16 16 14 18 18 20 22 22 24 2/ 30 34 36 40 44 48 50 52
Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ30 16-φ30 16-φ34 16-φ34 20-φ34 20-φ41
H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400 1500 1620
重量 kg 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800 1280 1450

4.O-MPa                    UJ41H-40C                   UJ41W-40CP/R
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
主要外形尺寸
及连接
尺寸
(mm)
L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987  987
D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655 680 735
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585 610 670
D2 45 55 65 78 85 100 125 135 160 188 218 282 345 408 465 535 560 612
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364 422 474 524 576
b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58 60 62
Z-φd 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ34 16-φ34 16-φ34 16-φ41 20-φ41 20-φ48
H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400 1500 1620
重量 kg 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930 1450 1600

6.4-MPa                 U41H-64C               UJ41H-64P/R
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
主要外
形尺寸
及连接
尺寸
(mm)
L 170 190 210 230 260 300 340 380 430 500 550 650 775 900
D 105 125 135 150 165 175 200 210 250 295 340 405 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
b 18 20 22 24 24 26 28 30 32 36 38 44 48 54
Z-φd 4-φ14 4-φ18 4-φ14 4-φ23 4-φ23 8-φ23 8-φ23 8-φ25 8-φ30 8-φ34 8-φ34 12-φ34 12-φ41 16-φ41
H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000
重量 kg 6 8 9 14 22 30 40 70 98 150 260 400 520 680

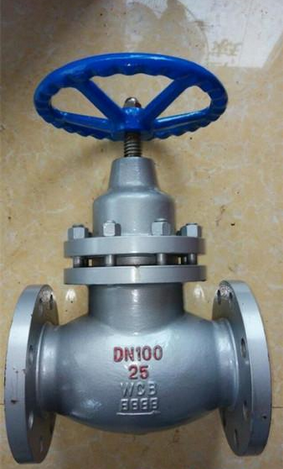

 柱塞截止阀厂家

PNl0.0MPa             UJ41H-100               UJ41H-100P/R
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外
形尺寸
及连接
尺寸
(mm)
L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 1025 1150
D 105 125 135 150 165 195 220 230 265 310 350 430 500 585 655 715
D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 560 620
H 150 165 185 200 230 250 280 300 340 400 460 520 980 1060 1200 1350
重量 kg 6 8 10 16 26 34 48 96 130 250 380 510 660 810 950 1100

PNl6.0MPa                    UJ41H-160
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
主要外
形尺寸
及连接
尺寸
(mm)
L 165 190 216 229 241 292 330 356 432 508 559 上一产品:程控截止阀
