美标程控截止阀
产品详情

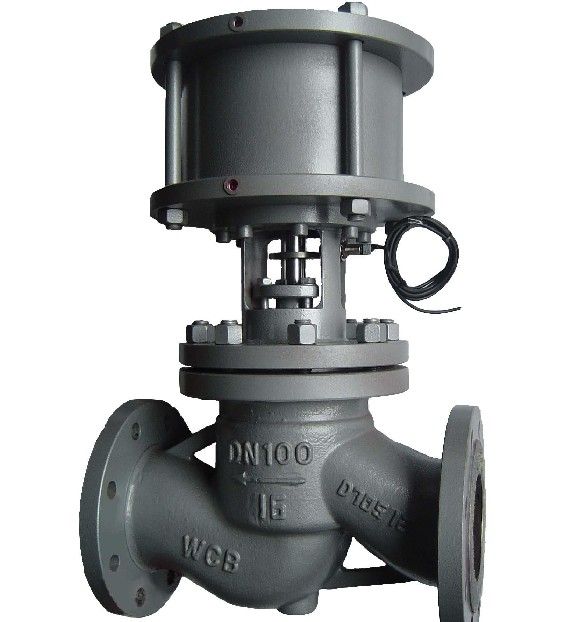

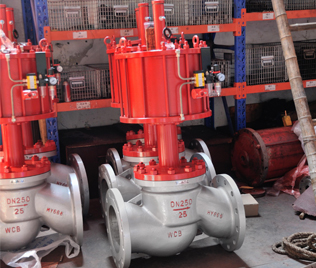

美标程控截止阀是一种通过气动、液动等方式驱动的切断阀。该阀与DCS集散控制系统或PLC相连，实现计算机程序的远程控制。
上一产品：J41H-10C法兰铸钢截止阀
下一产品：气动程控阀CKJ641F
程控截止阀性能特点：
1、密封性能好，达到零泄漏标准；
2、阀门开关速度快3S以内；
3、阀门寿命长，可经受长期频繁开关；
4、具备双向耐压性和抗高速气流冲刷性能；
5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境；
6、具备双向耐压性和抗高速气流冲刷性能；
7、气动开关，具有阀位状态现场指示和开关信号反馈。
程控截止阀附件选项：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
程控截止阀主要技术参数：
更多截止阀，欢迎来电咨询：15325778797 ，QQ：123099290，欲在线了解更多阀门知识，请点击：http://www.xyzhf.com。
1、密封性能好，达到零泄漏标准；
2、阀门开关速度快3S以内；
3、阀门寿命长，可经受长期频繁开关；
4、具备双向耐压性和抗高速气流冲刷性能；
5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境；
6、具备双向耐压性和抗高速气流冲刷性能；
7、气动开关，具有阀位状态现场指示和开关信号反馈。
程控截止阀附件选项：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
程控截止阀主要技术参数：
|
阀体形式 |
直通铸造阀 |
|
公称通径 |
DN20～300mm |
|
公称压力 |
PN1.6、2.5、4.06.4MPa；ANSI 150、300、600 LB；JIS 10、20、30 K |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
连接形式 |
法兰式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
|
适用温度 |
-20～100℃；-20～200℃ |
|
泄流量 |
阀门开关无泄漏次数≥100万次 |
|
气源压力 |
0.4～0.6MPa |
|
适用介质 |
油品、天然气、氢气、一氧化碳、二氧化碳、氧气、重整气、催化裂化干气、变换气、水、蒸汽等 |
程控截止阀连接尺寸:
|
公称通径 DN |
公称压力(Mpa) |
L |
D |
D1 |
D2 |
b |
H |
|
20 |
1.6 |
181 |
105 |
75 |
56 |
14 |
420 |
|
25 |
184 |
115 |
85 |
65 |
14 |
428 |
|
|
32 |
200 |
135 |
100 |
76 |
16 |
440 |
|
|
40 |
222 |
150 |
110 |
84 |
16 |
443 |
|
|
50 |
254 |
165 |
125 |
100 |
18 |
445 |
|
|
65 |
276 |
185 |
145 |
118 |
18 |
498 |
|
|
80 |
298 |
200 |
160 |
132 |
18 |
512 |
|
|
100 |
352 |
220 |
180 |
156 |
20 |
520 |
|
|
125 |
404 |
250 |
210 |
184 |
20 |
563 |
|
|
150 |
451 |
285 |
240 |
211 |
22 |
602 |
|
|
200 |
495 |
340 |
295 |
266 |
22 |
633 |
|
|
250 |
626 |
405 |
355 |
319 |
24 |
670 |
|
|
300 |
698 |
460 |
410 |
370 |
26 |
710 |
