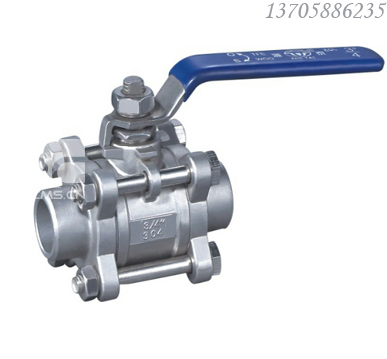

不锈钢三片式球阀
产品详情
不锈钢三片式球阀，也叫三片式螺纹球阀，属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。三片式球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
三片式球阀特点： 应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999。
不锈钢三片式球阀结构图：
不锈钢三片式球阀规范：
|
公称压力 |
适用稳定范围
|
适用介质
|
螺纹类型
|
|
1.6-6.4MPa
|
-20～232℃～350℃
|
水、油、气及某些腐蚀性液体（W。O。G）
|
G。NPT。BSPT。BSP。DI259/2999
|
三片式球阀主要连接尺寸及重量：
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
82
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
三片式球阀主要零件材料：
|
零件名称
|
材质
|
|
|
阀体
|
不锈钢CF8M
|
碳钢
|
|
密封圈
|
聚四氟乙烯PTFE
|
碳钢WCB
|
|
阀盖
|
不锈钢CF8M
|
聚四氟乙烯PTFE
|
|
球体
|
不锈钢SS316
|
不锈钢SS316
|
|
阀杆
|
不锈钢SS316
|
不锈钢CF8M
|
|
螺母
|
不锈钢SS304
|
FCD45
|
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
B8
|
更多不锈钢阀门，请点击：http://www.xyzhf.com。
