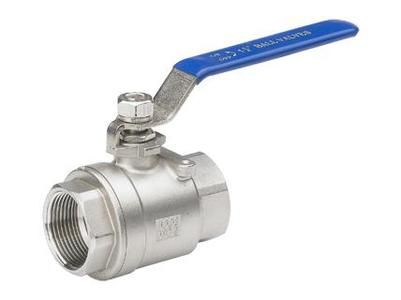

不锈钢一片式球阀
产品详情

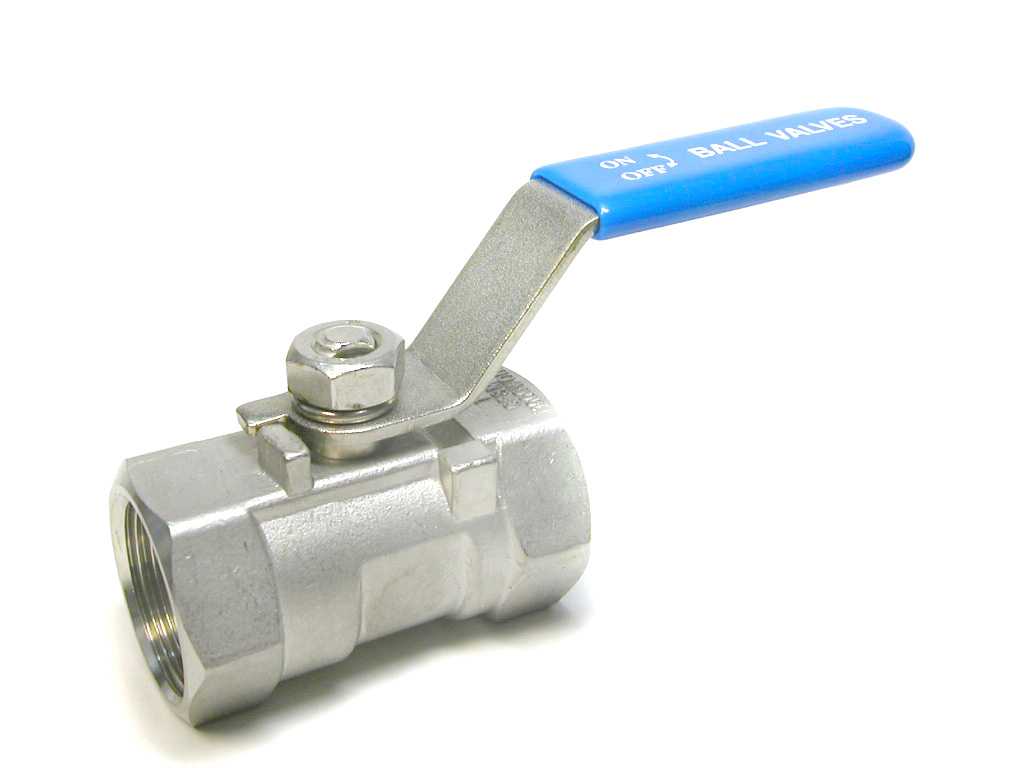

不锈钢片式球阀因为体积小，形状像一片一片的，所以叫一片式球阀。又因为连接方式是螺纹，所以又叫一片式螺纹球阀。
更多阀门相关知识，请关注：http://www.xyzhf.com.
上一产品：不锈钢法兰球阀
下一产品：不锈钢旋启式止回阀
一、一片式内螺纹球阀产品特征
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二、一片式内螺纹球阀主要零件材料
| 零件名称 | 材质 |
|---|---|
|
密封圈 |
聚四氟乙烯 |
|
球体 |
铸钢/不锈钢 |
|
阀盖 |
铸钢/不锈钢 |
|
阀体 |
铸钢/不锈钢 |
|
阀杆 |
不锈钢 |
|
止推垫圈 |
聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
|
填料压盖螺母 |
碳钢/不锈钢 |
|
垫圈 |
碳钢/不锈钢 |
|
阀杆螺母 |
碳钢/不锈钢 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
碳钢/不锈钢 |
三、一片式内螺纹球阀主要连接尺寸及重量
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|---|---|---|---|---|---|---|---|---|
| D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
| L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
| H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
| E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
