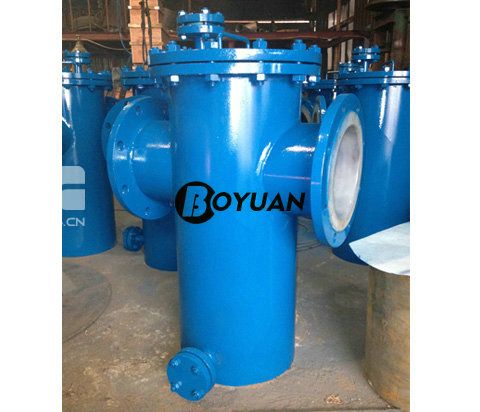

蓝式过滤器安装尺寸
蓝式过滤器用于油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型过滤器、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样。
蓝式过滤器工作原理:
管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物,管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时打开壳盖清理滤网即可。
蓝式过滤器技术参数:
工作压力:1.6-5.0Pa
介质:油、水、气
壳体:钢管焊制
过滤精度:0.22-1.0mm
滤芯、滤网:304材料
蓝式过滤器外型连接尺寸: 1.6MPa
DN |
φ |
L |
H1 |
H |
W |
25 |
89 |
220 |
90 |
260 |
R1/2 |
32 |
89 |
220 |
95 |
270 |
R1/2 |
40 |
114 |
280 |
110 |
300 |
R1/2 |
50 |
133 |
280 |
120 |
310 |
R1/2 |
65 |
140 |
330 |
130 |
350 |
R3/4 |
80 |
168 |
340 |
140 |
400 |
R3/4 |
100 |
219 |
420 |
160 |
470 |
R3/4 |
150 |
273 |
500 |
190 |
620 |
R3/4 |
200 |
325 |
560 |
220 |
770 |
R3/4 |
蓝式过滤器外型连接尺寸: 2.5MPa
DN |
φ |
L |
H1 |
H2 |
H3 |
H |
W |
100 |
219 |
420 |
160 |
310 |
120 |
590 |
R3/4 |
150 |
273 |
500 |
190 |
430 |
130 |
750 |
R3/4 |
200 |
325 |
560 |
220 |
550 |
150 |
920 |
R3/4 |
250 |
426 |
680 |
270 |
660 |
170 |
1100 |
R3/4 |
300 |
480 |
750 |
320 |
860 |
200 |
1380 |
R1" |
350 |
540 |
800 |
350 |
1030 |
200 |
1580 |
R1" |
