倒流防止器HS41X

发布时间:2014-10-27 09:49:22    浏览:
HS41X倒流防止器也叫防污隔断阀属于水力阀系列,HS41X倒流防止器由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。该过滤器排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

防污隔断阀主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~600mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598

型号: HS41X
口径: 50~600mm
压力: 1.0MPa~2.5MPa
材质: 铸钢、铸铁、不锈钢

防污隔断阀主要部件材料:
序号 零部件名称 材质
1 阀体 铸铁、球墨铸铁、铸钢
2 阀盖 铸铁、球墨铸铁、铸钢
3 阀盘 球墨铸铁
4 弹簧 不锈钢、铬钒钢
5 防污阀 黄铜

HS41X-16防污隔断阀结构尺寸: mm
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 458 482 551 653 735 793 1008 1186 1340 1505 1670 1886 1986 2318
H 210 235 264 308 356 400 503 595 705 705 905 910 921 1210

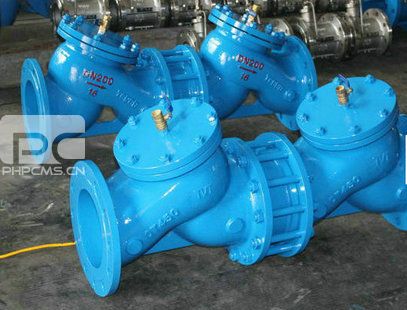

倒流防止器
