气动v型调节球阀VQ647
发布时间：2014-09-05 13:04:58 浏览：

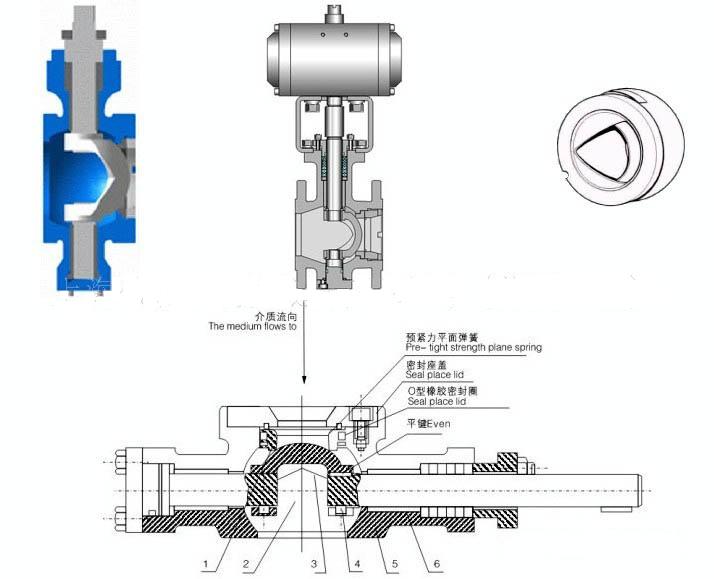

气动V型调节球阀由气动活塞式执行机构和V形球阀二部分组成,气动活塞式执行机构又分单作用和双作用二种。V形球阀密封形式为软密封和硬密封二种。
双作用气动V型调节球阀:由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止。在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，改变阀芯、阀座间的流通面积，达到调节目的。
单作用气动V型调节球阀:由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线 运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
气动V型调节球阀介绍：
阀体：直通铸造阀体
公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：对夹式（管道法兰）：JB79-59
法 兰 式：JB79-59
材 料：ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12MoTi
温度范围：常温：-20℃～+180℃ 中温：+40℃～+350℃
填料：V型聚四氟乙烯，柔性石墨。
阀芯型式：V型阀芯
流量特性：等百分比特性
材 料：ICr18Ni9Ti, oCr18Ni12Mo2Ti
阀座材料：四氟乙烯，特制PPL，金属阀座。
可 调 比：350：1
气动V型调节球阀执行机构：
气缸型式：单缸式或双缸式
气缸工作压力：0.4~0.7MPa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131h
电磁阀电源：220VAC，24VDC
行程：0~90°
环境温度：-20℃～90℃（特殊需要：-40~150）
性能：（带定位器）
基本误差：2%
回差：2%
死区：0.6%
泄漏量：软密封：GB/T4213 VI级
硬密封：GB/T4213 IV级
欢迎来电咨询：15325778797 ，QQ：123099290，欲在线了解更多阀门知识，请点击：http://www.xyzhf.com。
上一篇：柱塞截止阀UJ41H
下一篇：氧气截止阀JY41W
双作用气动V型调节球阀:由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止。在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，改变阀芯、阀座间的流通面积，达到调节目的。
单作用气动V型调节球阀:由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线 运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
气动V型调节球阀介绍：
阀体：直通铸造阀体
公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：对夹式（管道法兰）：JB79-59
法 兰 式：JB79-59
材 料：ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12MoTi
温度范围：常温：-20℃～+180℃ 中温：+40℃～+350℃
填料：V型聚四氟乙烯，柔性石墨。
阀芯型式：V型阀芯
流量特性：等百分比特性
材 料：ICr18Ni9Ti, oCr18Ni12Mo2Ti
阀座材料：四氟乙烯，特制PPL，金属阀座。
可 调 比：350：1
气动V型调节球阀执行机构：
气缸型式：单缸式或双缸式
气缸工作压力：0.4~0.7MPa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131h
电磁阀电源：220VAC，24VDC
行程：0~90°
环境温度：-20℃～90℃（特殊需要：-40~150）
性能：（带定位器）
基本误差：2%
回差：2%
死区：0.6%
泄漏量：软密封：GB/T4213 VI级
硬密封：GB/T4213 IV级
主要技术参数及性能：
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
额定流量系数Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|||||||||||||
|
强度试验
|
2.4～9.6MPa
|
|||||||||||||
|
密封试验
|
1.76～7.0MPa
|
|||||||||||||
|
流量特性
|
近似等百分比
|
|||||||||||||
|
阀板转角(度)
|
0°～至90°(可调)
|
|||||||||||||
|
允许泄漏量等级
|
软密封：零泄露
硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
|
||||||||||||
|
动作时间(S/90度)
|
8.5～30
|
36～60
|
||||||||||||
|
可调节比
|
250:1
|
300:1
|
||||||||||||
|
配置执行器
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|||||||||||||
|
气动V型球阀控制方式
|
开关型(开关两位控制)、调节型(4～20mA控制)
|
|||||||||||||
执行器技术参数：
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
