美标伞齿轮闸阀
材质:碳钢,不锈钢 公称通径:15-1000 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气
密封形式:硬密封式 标准:美标 外形:大型
流动方向:双向 驱动方式:手动,气动,电动,伞齿轮 零部件及配件:配件
用途:截止 压力环境:常压 工作温度:常温
类型:直通式

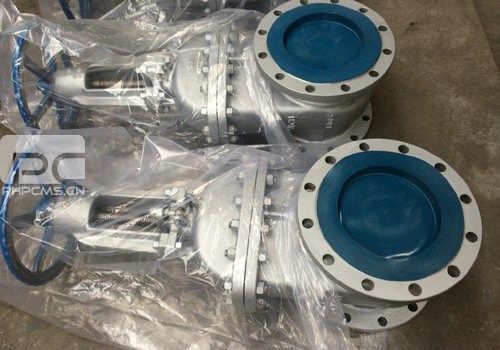

美标闸阀实拍图:

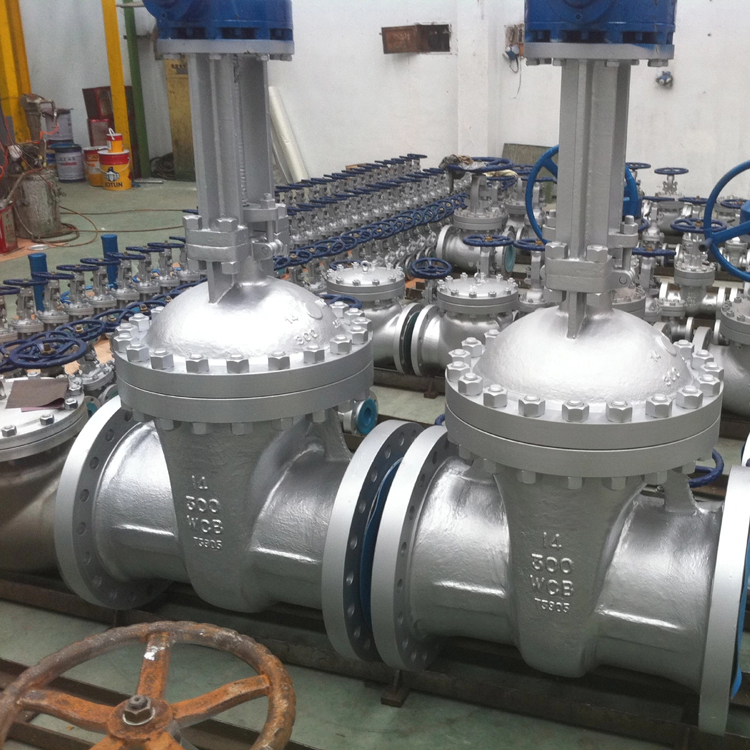

大口径美标闸阀实拍图:
美标伞齿轮闸阀系列:
美标伞齿轮闸阀按材质分: 美标不锈钢闸阀 铸钢美标伞齿轮闸阀 美标锻钢闸阀
1.材质有:铸钢(A216,WCB),锻钢(A105),;不锈钢(F304-CF8,F316-CF8M,F304L-CF3M,F316L-CF3),301,304-CF8,304L-CF3,316-CF8M,316LCF3M,321;低温刚,铬钼钢等
2.规格:DN15~DN800
3.标准:美标
4.压力:150LB-900LB
5.连接:法兰
6.品牌:温州博源阀门
7.工作温度:碳钢-29℃~425℃;不锈钢-40℃~550℃;低温刚-46℃~350℃,铬钼钢-29℃~550℃
8.类型:直通式
9.介质:水,油品,蒸汽-碳钢+Stellite/铬钼钢;硝酸,醋酸类等-不锈钢;丙烷,乙烯等-低温刚;
10.外型:重型/中型
11.型号:Z41W-150LB,Z41H-150LB,Z41Y-150LB,Z41W-300LB,Z41H-300LB,Z41Y-300LB,Z41W-600LB,Z41H-600LB,Z41Y-600LB,Z41W-900LB,Z41H-900LB,Z41Y-900LB

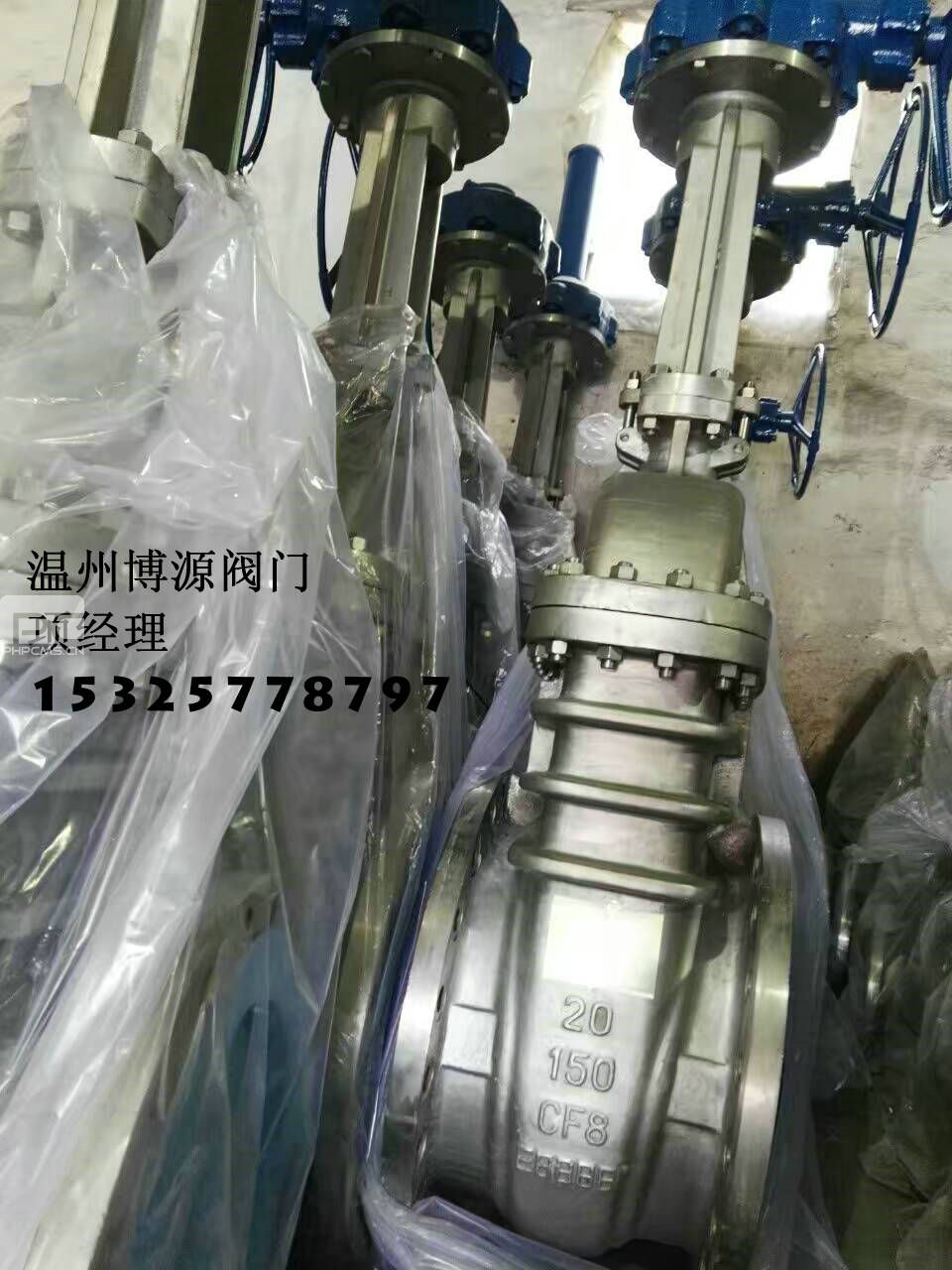

美标伞齿轮闸阀库存图: 温州博源阀门有限公司
【产品用途】
美标伞齿轮闸阀适用于ANSI Class150~2500、PN20~42、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,美标碳钢闸阀,不锈钢美标伞齿轮闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
产品特点:①产品设计制造符合国外先进标准要求,密封可靠,性能优良。②结构设计紧凑合理,造型美观。③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
【产品执行标准】
设计与制造: API600
法兰尺寸:ANSI B16.5
结构长度:ANSI B16.10
压力~温度:ANSI B16.34
检验与试验:API598
美标伞齿轮闸阀【产品性能规范】
美标伞齿轮闸阀主要零件材质:
阀体、阀盖、闸板:WCB CF8 304 304L 316
密封面:Cr13或硬质合金本体(W)或硬质合金(Y)
阀杆及内件:2Cr13 304 304L 316
填料:柔性石墨
垫片:不锈钢缠绕垫片
适用介质水、蒸汽、油品等硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质
适用温度-29~425 ℃-40~500 ℃
美标伞齿轮闸阀CLASS150外形结构连接尺寸 |
|||||||||||
公斤级 |
DN |
尺寸(mm) |
|||||||||
d |
L |
LJ |
D |
D1 |
D2 |
b |
Z-φd |
W |
|||
mm |
in |
||||||||||
Class150 |
25 |
1 |
25 |
127 |
140 |
108 |
79.5 |
51 |
11.5 |
4-15 |
120 |
32 |
1 1/4 |
32 |
140 |
153 |
117 |
89 |
64 |
13.0 |
4-15 |
140 |
|
40 |
1 1/2 |
38 |
165 |
178 |
127 |
98.5 |
73 |
14.5 |
4-15 |
180 |
|
50 |
2 |
51 |
178 |
191 |
152 |
120.5 |
92 |
16.0 |
4-19 |
180 |
|
65 |
2 1/2 |
64 |
190 |
203 |
178 |
139.5 |
105 |
17.5 |
4-19 |
200 |
|
80 |
3 |
76 |
203 |
216 |
190 |
152.5 |
127 |
19.5 |
4-19 |
200 |
|
100 |
4 |
102 |
229 |
242 |
229 |
190.5 |
157 |
24.0 |
8-19 |
250 |
|
125 |
5 |
127 |
254 |
267 |
254 |
216.0 |
186 |
24.0 |
8-22 |
250 |
|
150 |
6 |
152 |
267 |
280 |
279 |
241.5 |
216 |
25.5 |
8-22 |
300 |
|
200 |
8 |
203 |
292 |
305 |
343 |
298.5 |
270 |
29.0 |
8-22 |
300 |
|
250 |
10 |
254 |
330 |
343 |
406 |
362.0 |
324 |
30.5 |
12-25 |
350 |
|
300 |
12 |
305 |
356 |
369 |
483 |
432.0 |
381 |
32.0 |
12-25 |
400 |
|
350 |
14 |
337 |
381 |
394 |
533 |
476.0 |
413 |
35.0 |
12-29 |
400 |
|
400 |
16 |
387 |
406 |
419 |
597 |
540.0 |
470 |
37.0 |
16-29 |
500 |
|
450 |
18 |
438 |
432 |
445 |
635 |
578 |
533 |
40 |
16-32 |
500 |
|
500 |
20 |
489 |
457 |
470 |
699 |
635.0 |
584 |
43.0 |
20-32 |
600 |
|
600 |
24 |
591 |
508 |
521 |
813 |
749.5 |
692 |
48.0 |
20-32 |
650 |
【订货须知】:
一、① 美标伞齿轮闸阀产品名称与型号
②美标伞齿轮闸阀口径
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博源阀门公司美标伞齿轮闸阀型号,请按美标伞齿轮闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博源阀门公司专家为您审核把关。
-
联系人:项珊珊 联系电话:15325778797。
-
网址:http://www.xyzhf.com.
上一产品:z41h-600lb美标闸阀
下一产品:美标大口径闸阀
