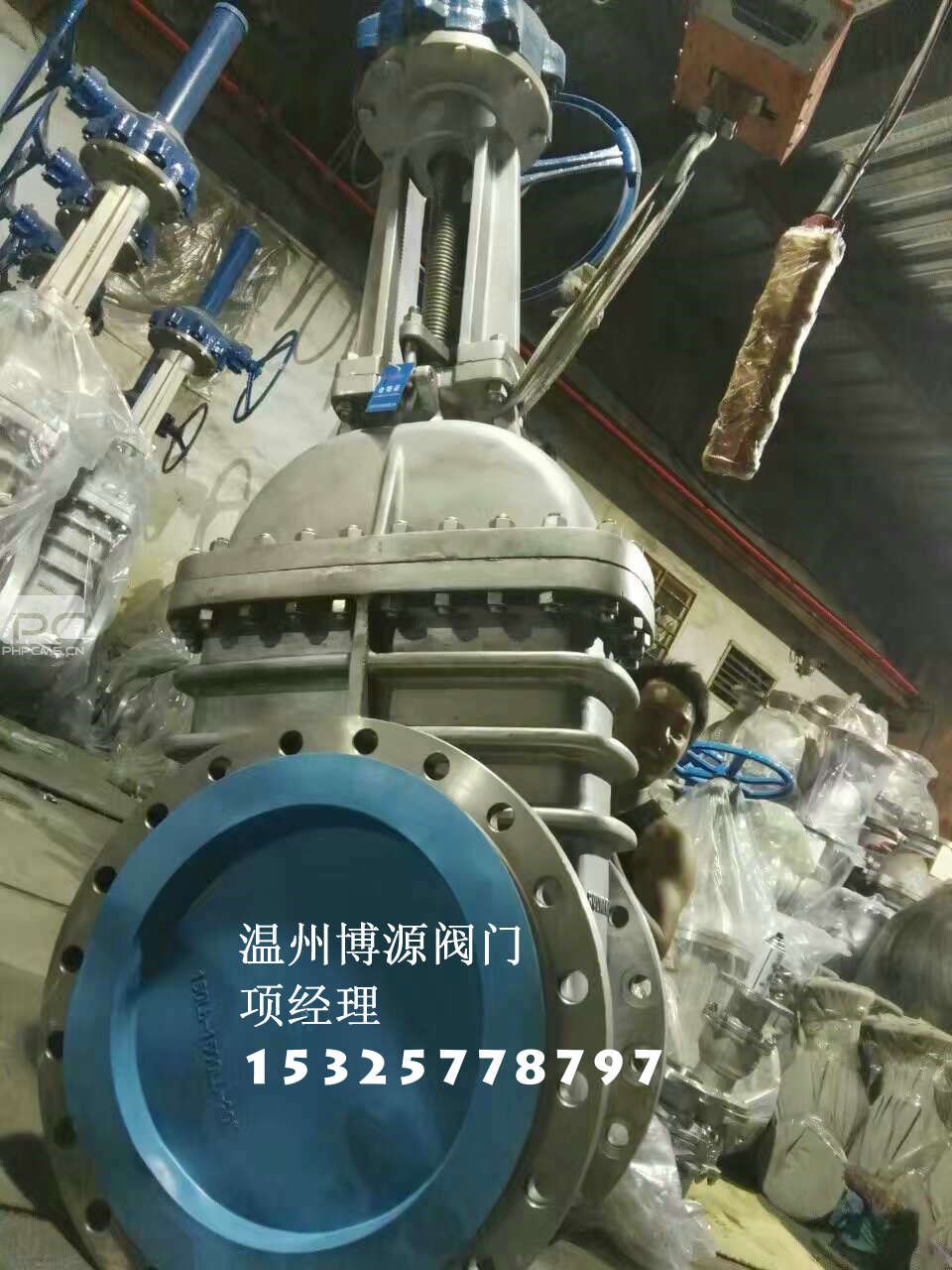

美标大口径闸阀
产品型号：Z40H/W、Z41H/W
产品口径：DN15-DN1200
产品压力：150LB-1500LB
产品材质：碳钢、铸钢、不锈钢、合金钢、铬钼钢、低温钢、青铜等
生产厂家：温州博源阀门有限公司
美标闸阀标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
■ 用途■ 温州博源阀门
法兰连接美标大口径闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃(碳钢)及-40～500℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
■ 结构特点■ 温州博源阀门
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
■150Lb主要尺寸和重量■ 温州博源阀门
|
DN
|
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm）
|
||||||||
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
15
|
1/2
|
108
|
89
|
60.5
|
35
|
11.2
|
4-16
|
169
|
100
|
|
20
|
3/4
|
117
|
98
|
69.9
|
43
|
12.7
|
4-16
|
192
|
100
|
|
25
|
1
|
127
|
108
|
79.2
|
51
|
14.2
|
4-16
|
230
|
120
|
|
32
|
11/4
|
140
|
117
|
89
|
63
|
16
|
4-16
|
246
|
120
|
|
40
|
11/2
|
165
|
127
|
98.6
|
73
|
17.5
|
4-16
|
283
|
150
|
|
50
|
2
|
178
|
152
|
120.7
|
92
|
19.0
|
4-19
|
323
|
150
|
|
65
|
21/2
|
190.5
|
178
|
139.7
|
105
|
22.4
|
4-19
|
347
|
180
|
|
80
|
3
|
230
|
190
|
152.4
|
127
|
24
|
4-19
|
383
|
200
|
|
100
|
4
|
229
|
229
|
190.5
|
157
|
24
|
8-19
|
457
|
200
|
|
125
|
5
|
254
|
254
|
216
|
186
|
24
|
8-22.5
|
632
|
250
|
|
150
|
6
|
267
|
279
|
241.5
|
216
|
25.4
|
8-22.5
|
635
|
250
|
|
200
|
8
|
292
|
343
|
298.5
|
270
|
28.4
|
8-22.5
|
762
|
280
|
|
250
|
10
|
330
|
406
|
362
|
324
|
30.2
|
12-25.4
|
892
|
300
|
|
300
|
12
|
356
|
483
|
431.8
|
381
|
32
|
12-25.4
|
1080
|
350
|
■ 技术参数 ■
主体材质：WCB CF8 CF3 CF8M CF3M
阀杆：20# 304 304L 316 316L
阀轴：304 304L 316 316L
螺帽螺栓：20# 304 304L 316 316L
密封材料：13Cr STL PTFE 本体材料
垫片(环) ：丁晴橡胶垫片 聚四氟乙烯垫片 金属缠绕垫片 石墨垫片
填料：聚四氟乙烯 不锈钢/柔性石墨 尼龙
密封面：突面(RF) 平面 (FF) 凹凸面(MFM) 榫槽面(TG)
法兰标准：HG GB SH HGJ JB ANSI JIS DIN BS NF
设计制造标准：GB12238-89 API 1598
结构长度标准：GB12221-89 ANSI B16.10
试压检测标准：GB/T13927-92 ANSI B16.34
工作温度：碳钢: ≤380℃ 不锈钢: ≤600℃
外表：碳钢: 防腐油漆 不锈钢: 酸洗处理或防腐油漆 ■ 阀门类型代号■
Z-闸阀 J-截止阀 L-节流阀 H-止回阀 Q-球阀 D-蝶阀 G-隔膜阀 X-旋塞阀 A-安全阀 Y-减压阀 S-疏水阀
■ 传动方式代号■
0-电磁动 1-电磁-液动 2-电液动 3-蜗轮 4-正齿轮 5-锥齿轮 6-气动 7-液动 8-气-液动 9-电动
■ 连接形式代号■
1内螺纹 2外螺旋 4法兰 6焊接 7对夹 8卡箍 9卡套
■ 密封面材料代号■
H合金钢Y硬质合金F聚四氟已烯N尼龙T铜合金P渗硼钢W本体材料X丁晴橡胶J衬里B哈氏合金
■ 公称压力■
公制： 0.6MPa 公制：1.0- 6.4MPa
英制： 150Lb英制：300-600Lb 日标：10-50K
温州博源阀门，专业生产美标大口径闸阀10多年历史，出口全球多个国家，特别根据客户对使用定位不同，设计了轻型，中型，重型美标系列闸阀，均获得国家专利设计奖项，已经投入批量生产，库存充足，可优先发货。欢迎来电洽谈。
联系人：项珊珊 15325778797
