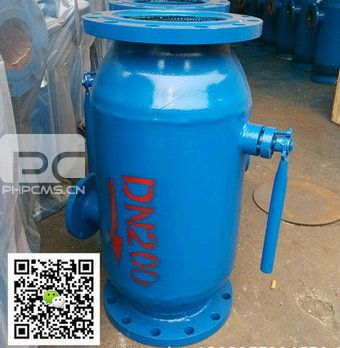

前置反冲洗过滤器
温州向一阀门有限公司主要生产【反冲洗过滤器】,是温州地区著名『过滤器』厂家,为广大客户打造外观精美,价格合理、售后保证的高品质【反冲洗过滤器】。我公司为您提供反冲洗过滤器型号标准、结构尺寸、作用原理、安装维护等详细说明书。请来电索取资料。
一、前置反冲洗过滤器技术参数:
壳体材质:碳钢 不锈钢
滤框滤网材质:不锈钢
密封件材质:耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃) :-30~380 -80~450
公称压力(MPa): 0.6~5.0 (150Lb~600Lb)
过滤精度(目/in) :10-300
二、前置反冲洗过滤器原理:
反冲洗过滤器具有体积小、过滤能力大,不占地方、操作管理方便等优点。它能去除介质中的各种杂质,全自动冲洗排污过滤器可用于生活饮用水厂原水的预处理,工业用水的处理,生活用水的预处理与最后处理以及工业废水中有用物质的回收等。
1、工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流速增大,反洗效果好。
三、反冲洗过滤器性能与特点:
1、前置反冲洗过滤器运行管理方便,过滤速度高,冲洗简单可靠,反冲洗能力强、不需动力、节能。
2、冲洗排污可在全流量下正常工作,既保持系统高的流量,又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。
3、节能投资运行费用。在安装过程中不需高旁通管理,减少了旁路三个阀门的投资及安装费用,直接安装在管网上,不需任何支撑结构,节省空间。不需拆卸排污,降低了劳动强度,避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
四、反冲洗过滤器结构图及主要连接尺寸:
型号 Model | L | A | B | C | D |
ZPG-I-40 | 250 | 180 | 63 | 90 | 15* |
ZPG-I-50 | 255 | 185 | 70 | 100 | 15* |
ZPG-I-65 | 270 | 190 | 83 | 120 | 20* |
ZPG-I-80 | 320 | 225 | 96 | 140 | 25* |
ZPG-I-100 | 350 | 250 | 128 | 180 | 32* |
ZPG-1-125 | 430 | 320 | 162 | 200 | 40 |
ZPG-I-150 | 525 | 380 | 189 | 230 | 50 |
ZPG-I-200 | 700 | 520 | 220 | 280 | 65 |
ZPG-I-250 | 875 | 660 | 255 | 330 | 80 |
ZPG-I-300 | 1050 | 790 | 294 | 380 | 100 |
五、ZPG型(直角式)反冲排污过滤器结构图及主要连接尺寸:
型号 |
L |
A |
B |
C |
D |
排污口DN |
ZPG-L-40 |
320 |
170 |
80 |
226 |
90 |
15* |
ZPG-L-50 |
350 |
185 |
90 |
244 |
100 |
15* |
ZPG-L-65 |
380 |
200 |
100 |
270 |
120 |
20* |
ZPG-L-80 |
445 |
230 |
120 |
310 |
140 |
25* |
ZPG-L-100 |
536 |
265 |
160 |
365 |
180 |
32* |
ZPG-L-125 |
624 |
315 |
190 |
440 |
200 |
40 |
ZPG-L-150 |
728 |
375 |
220 |
520 |
230 |
50 |
ZPG-L-200 |
884 |
500 |
260 |
670 |
280 |
65 |
ZPG-L-250 |
1120 |
625 |
310 |
830 |
330 |
80 |
六、前置反冲洗过滤器安装、使用、维护
1、反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式,可全自动进行过滤器排污清洗,并保证过滤器的高效使用。
3、冲洗、反冲洗时间可调整,排污量小于正常工作流量的10%。
4、安装参照博源阀门反冲洗排污过滤器说明书。
七、反冲洗过滤器产品承诺:
1.温州博源阀门所提供的产品从供货之日起,在正常使用情况下,质保期为12个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
4.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
5.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,坤仪会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
