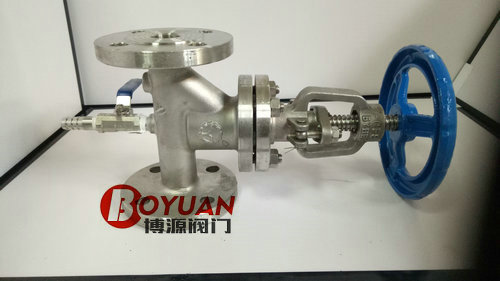

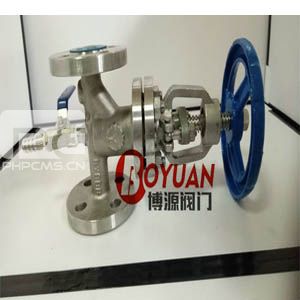

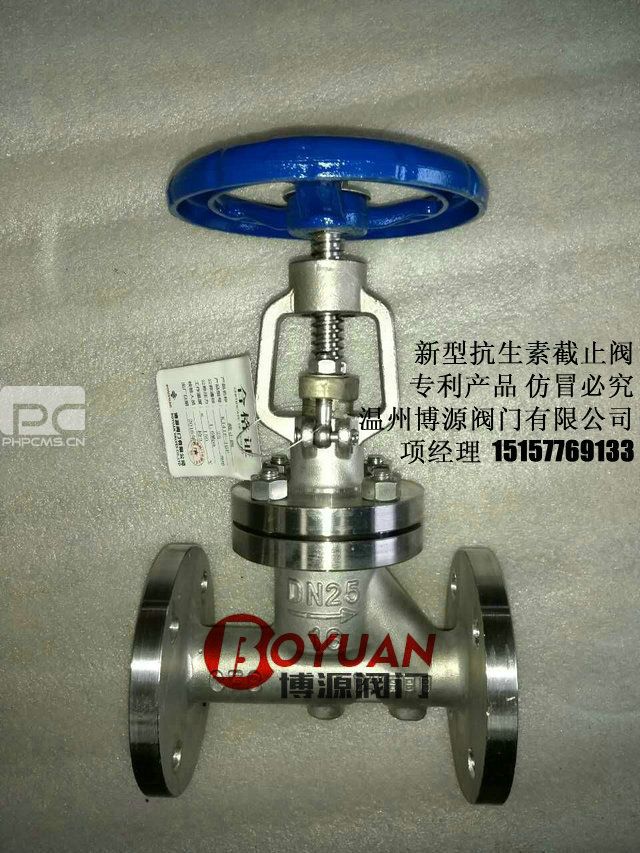

抗生素截止阀
抗生素截止阀执行标准:
设计按GB/T12235的规定;
结构长度按企业标准的规定;
法兰按JB/T79-94的规定;
压力试验按GB/T13927的规定。
抗生素截止阀结构优势与特点:
1抗生素截止阀结构精密,密封性能好,杜绝了跑、冒、滴、漏、节约了能源消耗,为车间文明生产提供了有利条件;
2抗生素截止阀材质可靠、制作精细、经久耐用,密封采用聚四氟乙烯,耐腐蚀性能强,大修时只需更换垫片,拆卸容易、维修方便,降低了成本、提高了经济效益;
3抗生素截止阀延续抗生素截止阀的优点,设计合理,无死角,能有效的降低制药生产中的染菌率,为抗生素无菌生产提供了可靠的保证;
4、抗生素截止阀使用范围广,不仅代替接种站的三通隔膜阀,而且可以广泛使用在原料药车间的结晶罐等工艺管道上,效果良好。
抗生素截止阀连接尺寸:
规格
DN |
主 要 连 接 尺 寸
|
||||||||
L
|
D
|
D1
|
D2
|
b
|
Z—Φd
|
H1
|
H2
|
D0
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4—Φ14
|
252
|
194
|
120
|
20
|
150
|
105
|
75
|
55
|
16
|
4—Φ14
|
270
|
200
|
120
|
25
|
160
|
115
|
85
|
65
|
16
|
4—Φ14
|
310
|
235
|
140
|
32
|
190
|
135
|
100
|
76
|
18
|
4—Φ18
|
322
|
260
|
160
|
40
|
200
|
145
|
110
|
85
|
18
|
4—Φ18
|
360
|
345
|
180
|
50
|
230
|
160
|
125
|
100
|
20
|
4—Φ18
|
408
|
370
|
200
|
65
|
290
|
180
|
145
|
120
|
22
|
4—Φ18
|
435
|
420
|
240
|
80
|
310
|
195
|
160
|
135
|
22
|
4—Φ18
|
475
|
455
|
280
|
100
|
350
|
230
|
190
|
160
|
24
|
8—Φ23
|
525
|
495
|
320
|
125
|
400
|
270
|
220
|
188
|
28
|
8—Φ23
|
600
|
570
|
360
|
150
|
480
|
300
|
250
|
218
|
30
|
8—Φ25
|
675
|
630
|
400
|
200 |
600 |
350 |
310 |
278 |
34 |
12—Φ25 |
730 |
700 |
500 |
250 |
650 |
425 |
370 |
332 |
36 |
12—Φ30 |
786 |
740 |
550 |
温州博源阀门有限公司生产的抗生素截止阀材质可靠、制作精细、经久耐用,密封采用特殊耐高温聚四氟乙烯,可耐温300度(普通四氟垫耐温120度),大修时只需更换垫片,拆卸容易、维修方便,降低了成本、提高了经济效益。包括有阀体、阀盖、阀瓣及联动阀瓣的阀杆,阀盖内设有与阀体上连接通道垂直设置的阀杆活动空间,阀瓣包括有连接端及密封端,其连接端延伸至阀盖上的活动空间内并与阀杆连接,密封端处于连接通道内并朝向密封座设置,阀盖的活动空间与阀体的连接通道之间设有构成活动空间与连接通道密封的密封组件,该密封组件处于阀瓣的连接端与密封端之间。
